光子能量范围5-15keV，样品处光通量2×1011phs/s@8keV@200mA，实现20nm@8keV的空间分辨率。
X射线显微成像线站使用真空外波荡器光源，采用波荡器红移照明设计，液氮冷却单色器进行分光，实验站可实现高分辨结构成像、泽尼克相衬成像和近边吸收谱学成像等实验方法，同时配备常规的变温、加压、电场等原位样品环境。

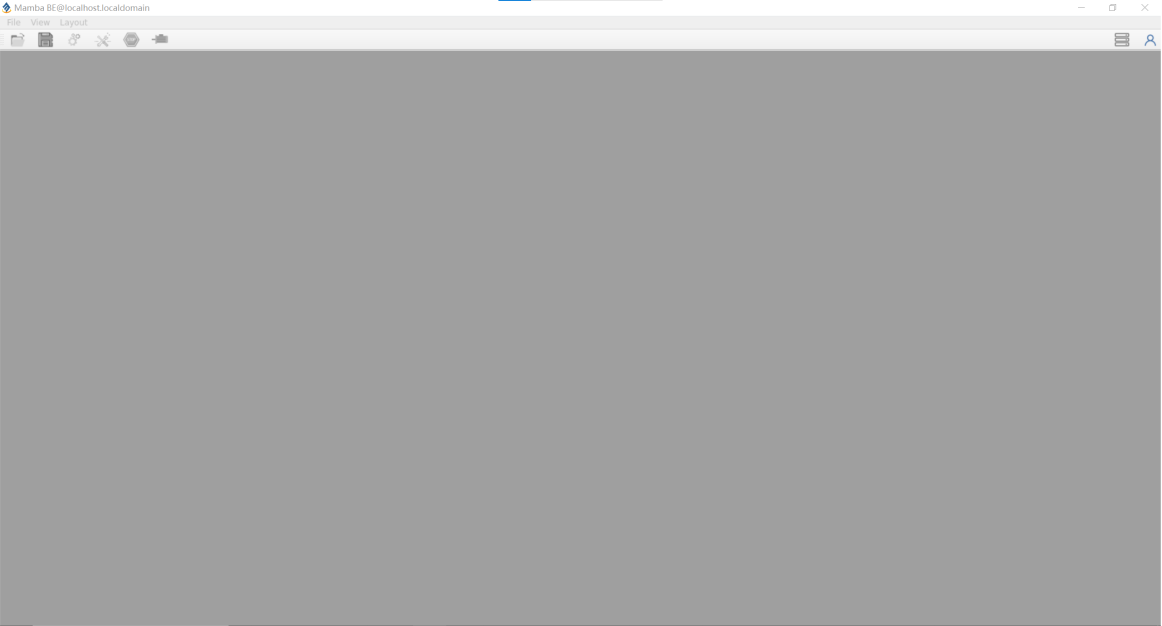

打开终端，输入python -m mamba.frontend.mamba_gui，打开Mamba界面。
①点击工具栏中的login按钮（图1.1）。

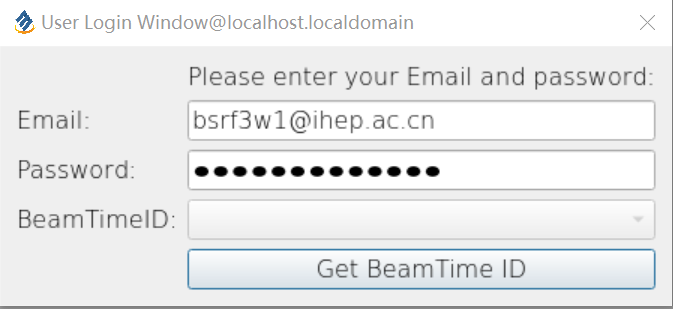

②弹出用户登录窗口（图1.2），用户输入正确的Email和Password，点击“Get BeamTime ID”按钮。

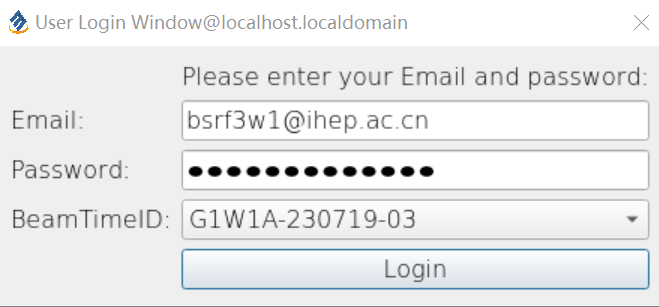

③“BeamTimeID”下拉列表框中将填充所有可选的BeamTimeID（图1.3），用户选择BeamTimeID，并点击“Login”按钮，窗口Tip标签会显示Login Success！窗口将在1秒钟后消失，完成用户登录。
注：（1）登录过程中的其它问题可参考本文档2.1部分。 （2）BeamTimeID信息由计算中心生成，如果没有找到正确的BeamTimeID，可联系计算中心申请BeamTimeID。
用户完成登录后，mamba系统将自动从计算中心的数据库中获取相应BeamTimeID的部分元数据，该部分元数据只能查看，不能修改。此外mamba根据线站需求，添加部分元数据项，供用户填写，用户也可以根据自己的需求添加和删除元数据项和元数据信息。元数据信息将与实验数据一起保存在扫描生成的文件中，如果用户没有需要添加的元数据信息，该步骤可以省略。以下是元数据窗口的使用介绍。
① 点击工具栏中的metadata按钮（图3.1）

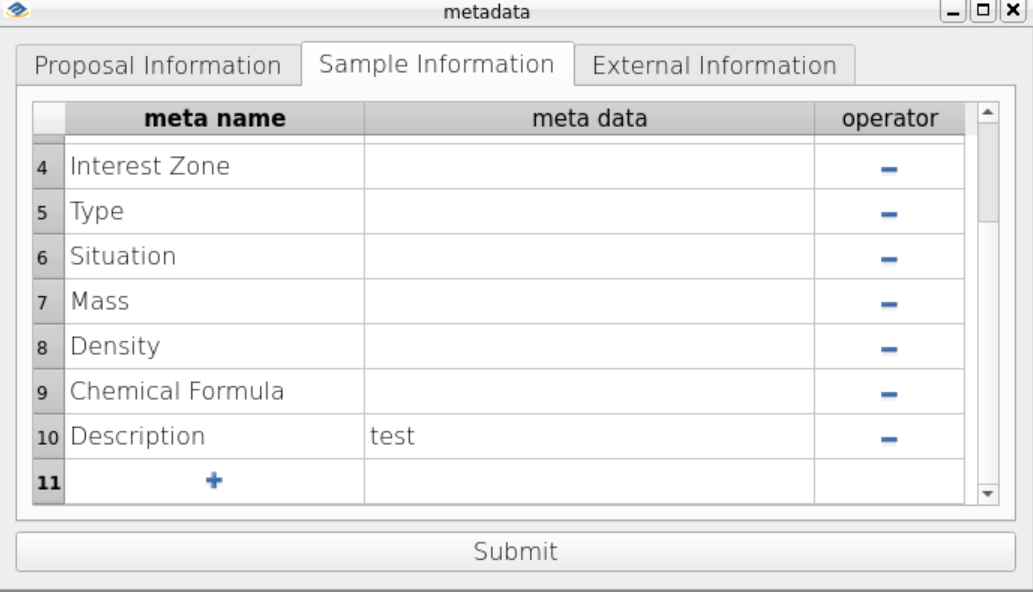

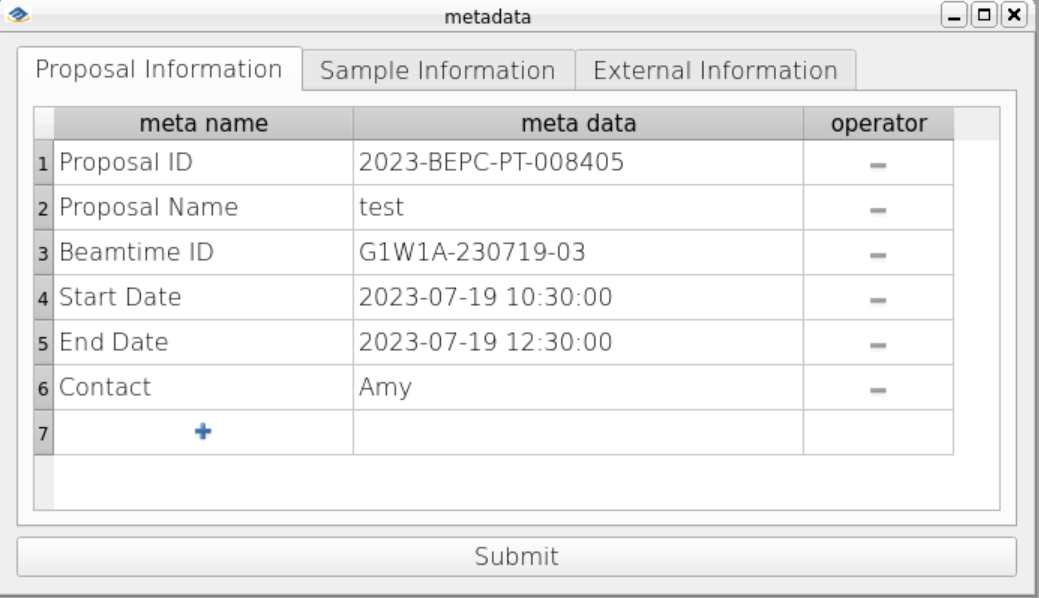

②主窗口中弹出metadata元数据窗口（图3.2），元数据窗口中包含Proposal Information、Sample Information和External Information。从计算中心数据库中获取的信息不能进行修改。
③点击+和-按钮可以添加和删除元数据名称，双击单元格可编写元数据。完成填写后点击Submit按钮，metadata窗口自动关闭，表示元数据保存成功。
①点击工具栏中的acquisition mode按钮（图4.1）

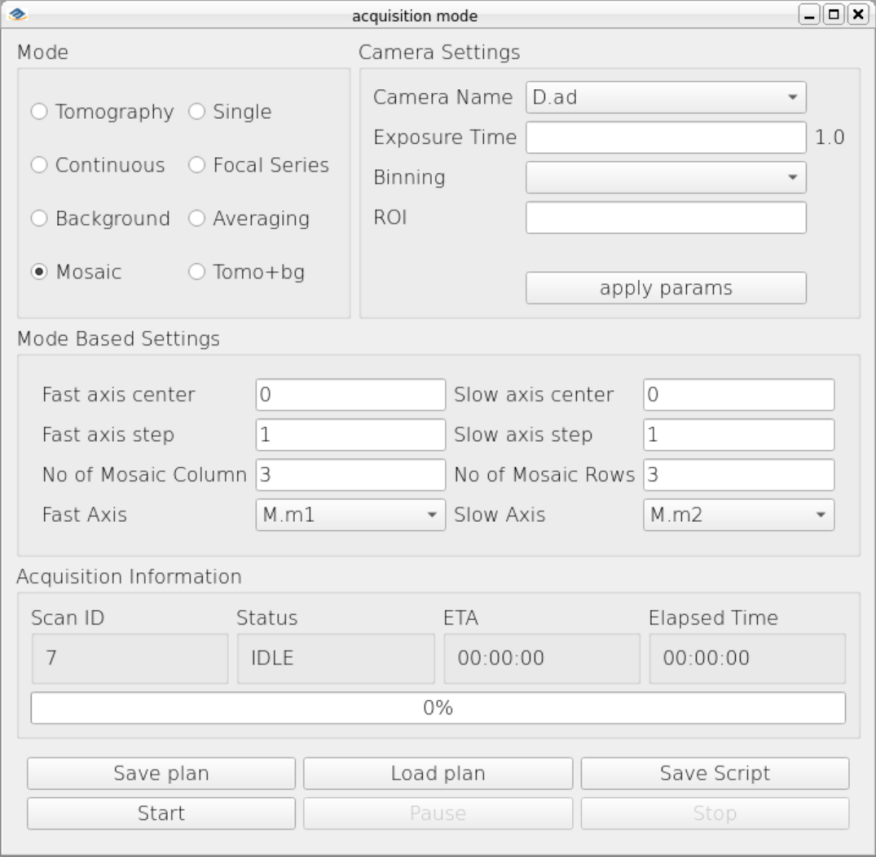

②主窗口中弹出acquisition mode窗口（图4.2），窗口由四部分组成。
（1）Mode：选择数据采集模式。
（2）Mode Based Settings：设置扫描参数，根据Mode中选项的不同自动调整扫描参数。
（3）Camera Settings： 设置探测器参数。
（4）Acquisition Information：显示当前的Scan ID，剩余扫描时间（ETA），已经进行的扫描时间（Elapsed Time）以及进度条。
③ 用户可以在Camera Settings部分设置扫描需要的探测器名称，探测器曝光时间，探测器的Binning值，及探测器的ROI区域（该区域参数可以用户手动设置，也可以通过在采集到的图片中获取，获取方式参考第8部分），设置完成后，点击apply params按钮，设置成功后探文本框后面的标签会显示当前各参数的值。
④ 在Mode部分选择需要扫描的模式，扫描模式包括8种：

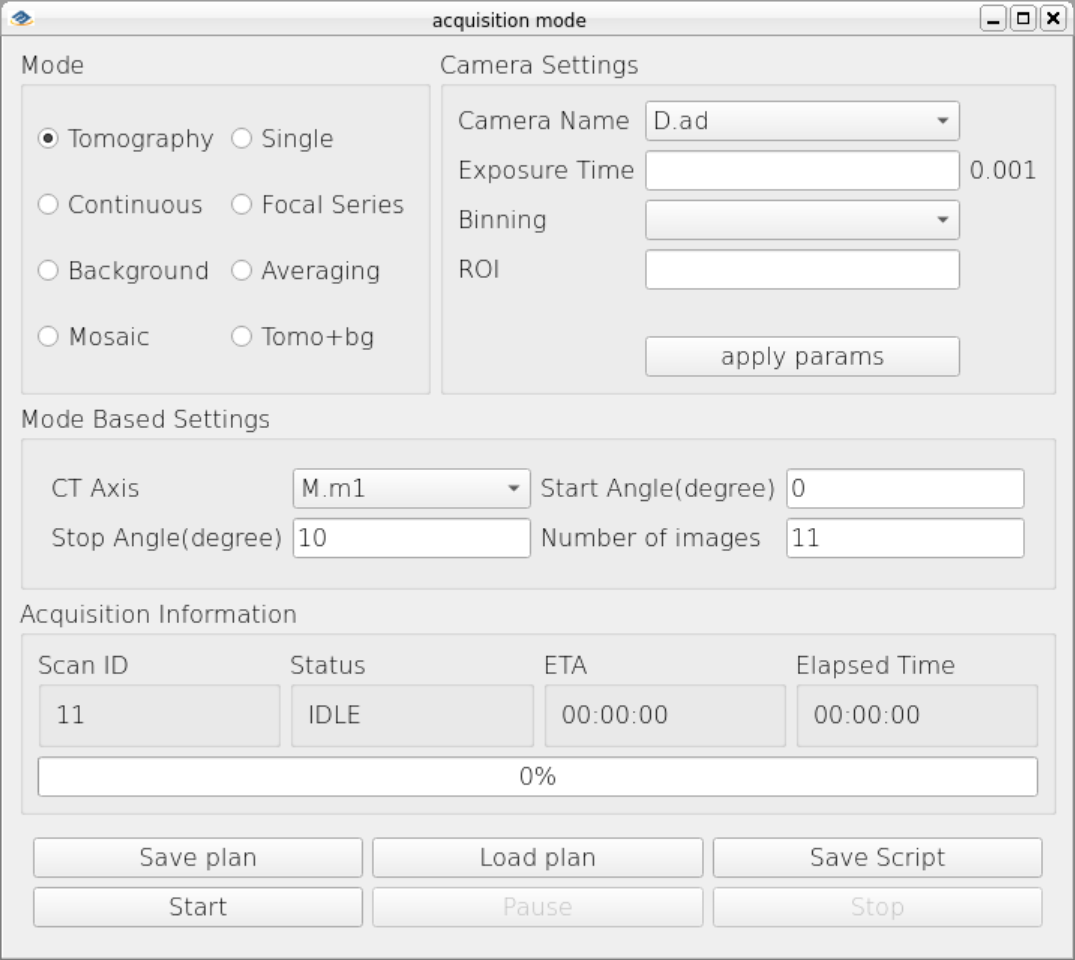

（1）Tomography（图4.2）：步进扫描模式，指定电机每移动一定角度，相机拍一张图片。
参数：CT Axis：移动的电机； Start Angle：采集第一张图片的角度值； Stop Angle：采集最后一张图片的角度值；Number of images：一共采集的张数。

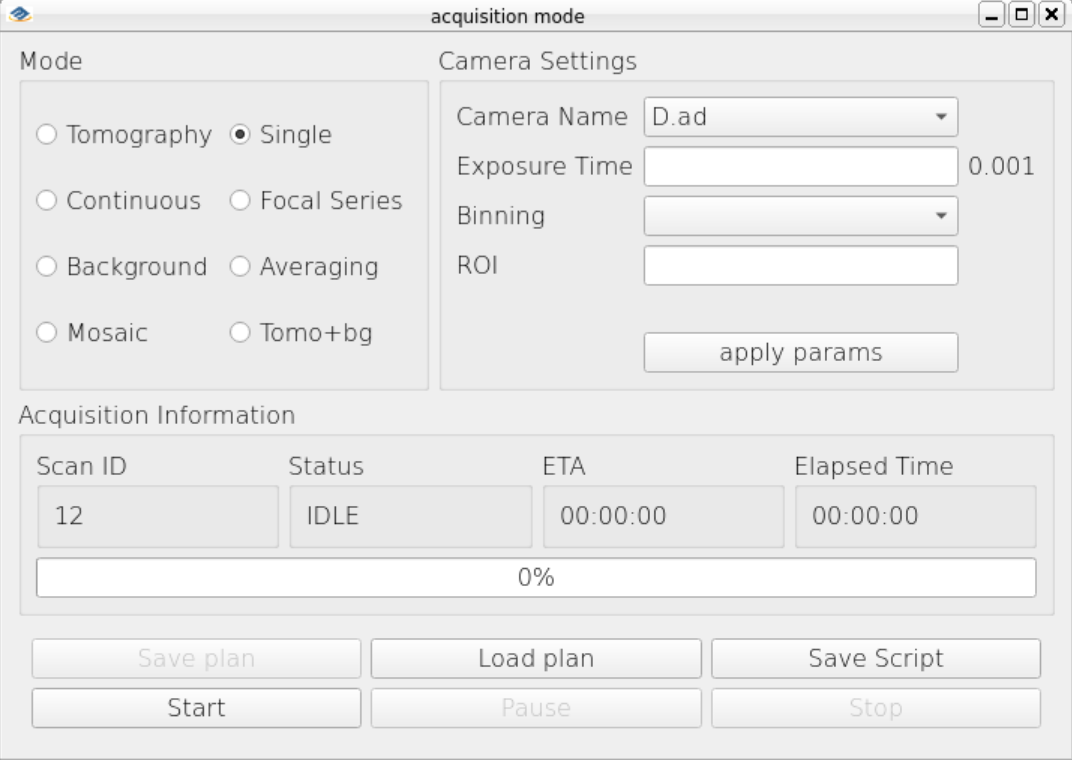

（2）Single（图4.3）：采集一张图片。

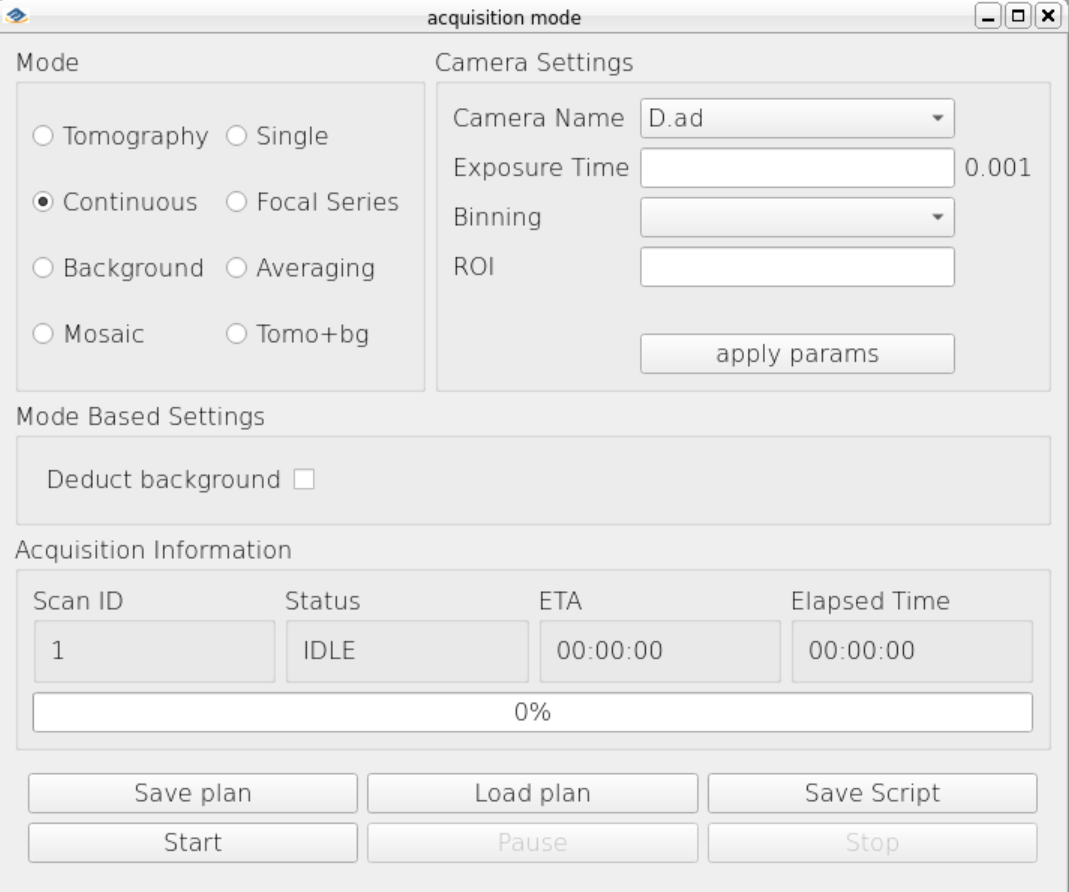

（3）Continuous（图4.4）：连续采集，图片不进行存储。
参数：Deduct background，选中后显示的图片进行-log扣背底操作。

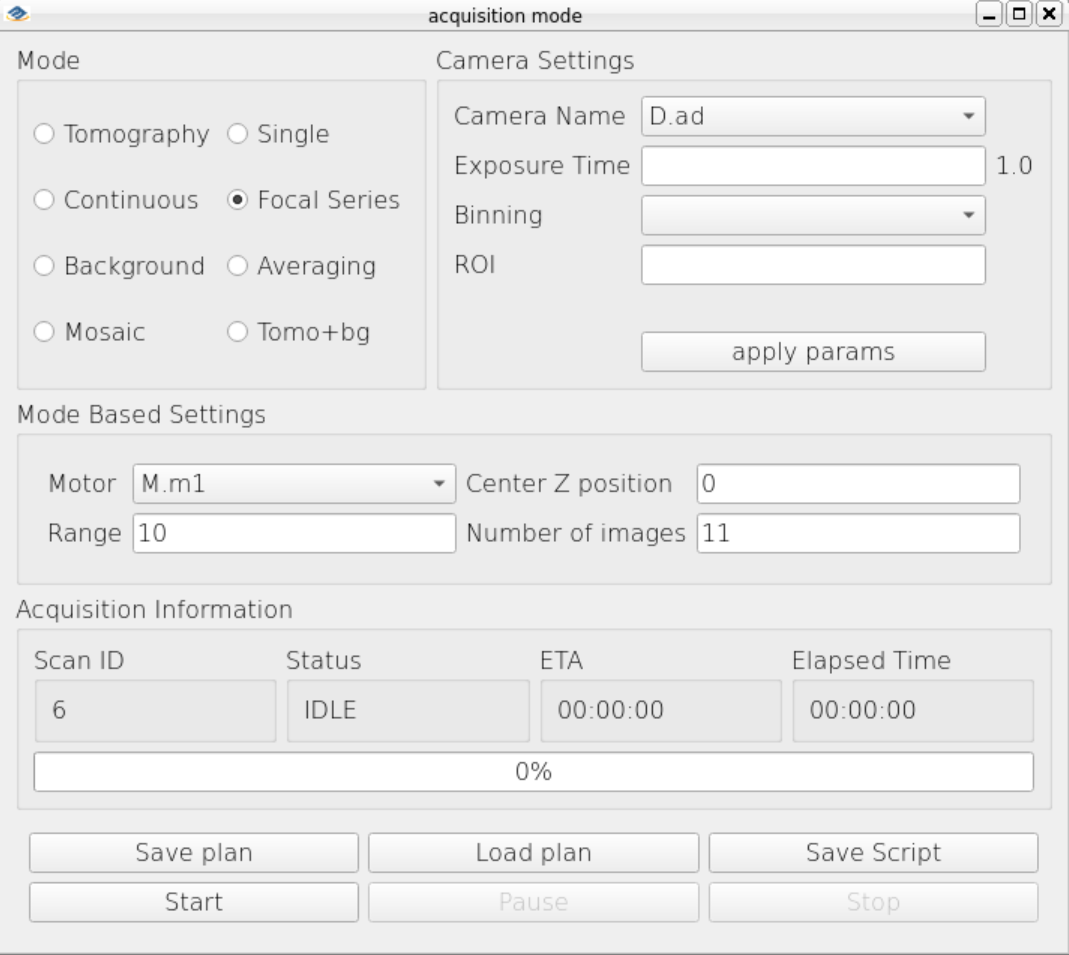

（4）Focal Series（图4.5）移动光学元件，进行一维扫描。
参数：Motor：控制光学元件的电机； Center Z position：光学元件电机移动的中心位置；Range：电机移动的范围； Number of images：拍照的张数

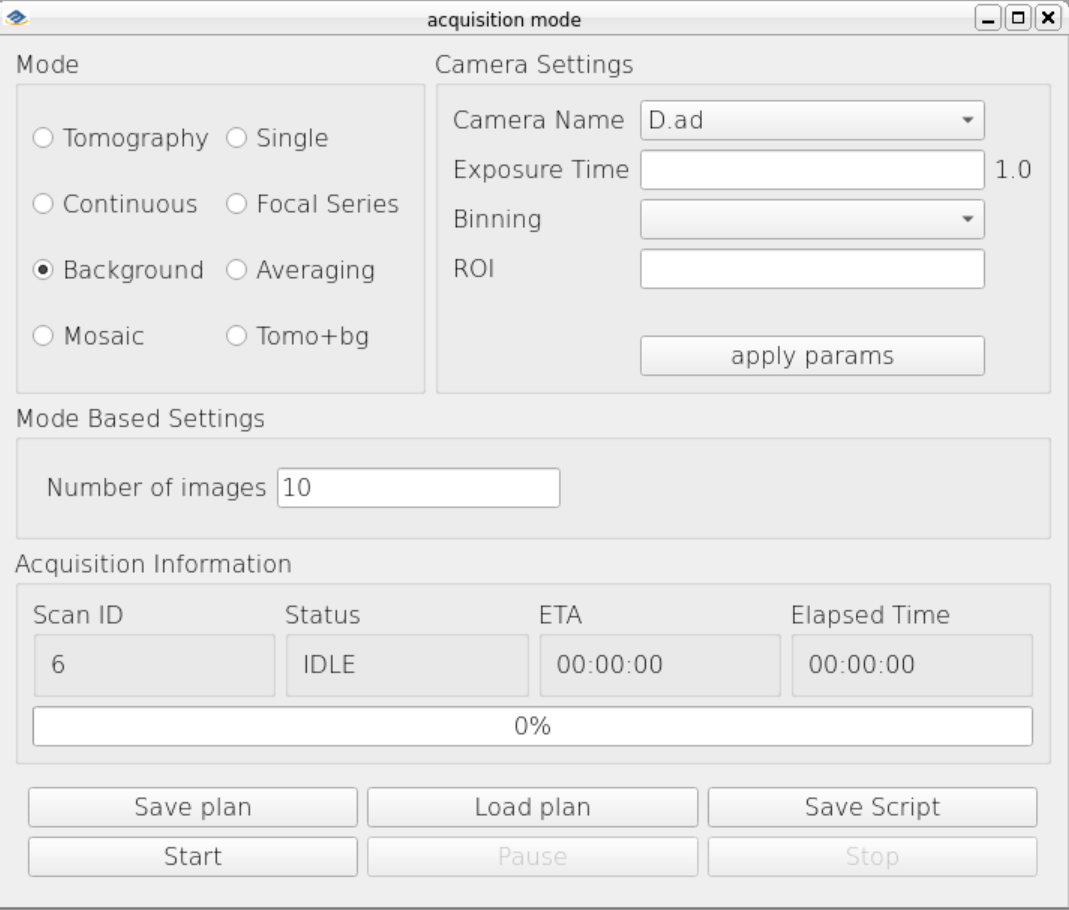

（5）Background（图4.6）拍摄背景图。
参数：Number of images：拍照的张数

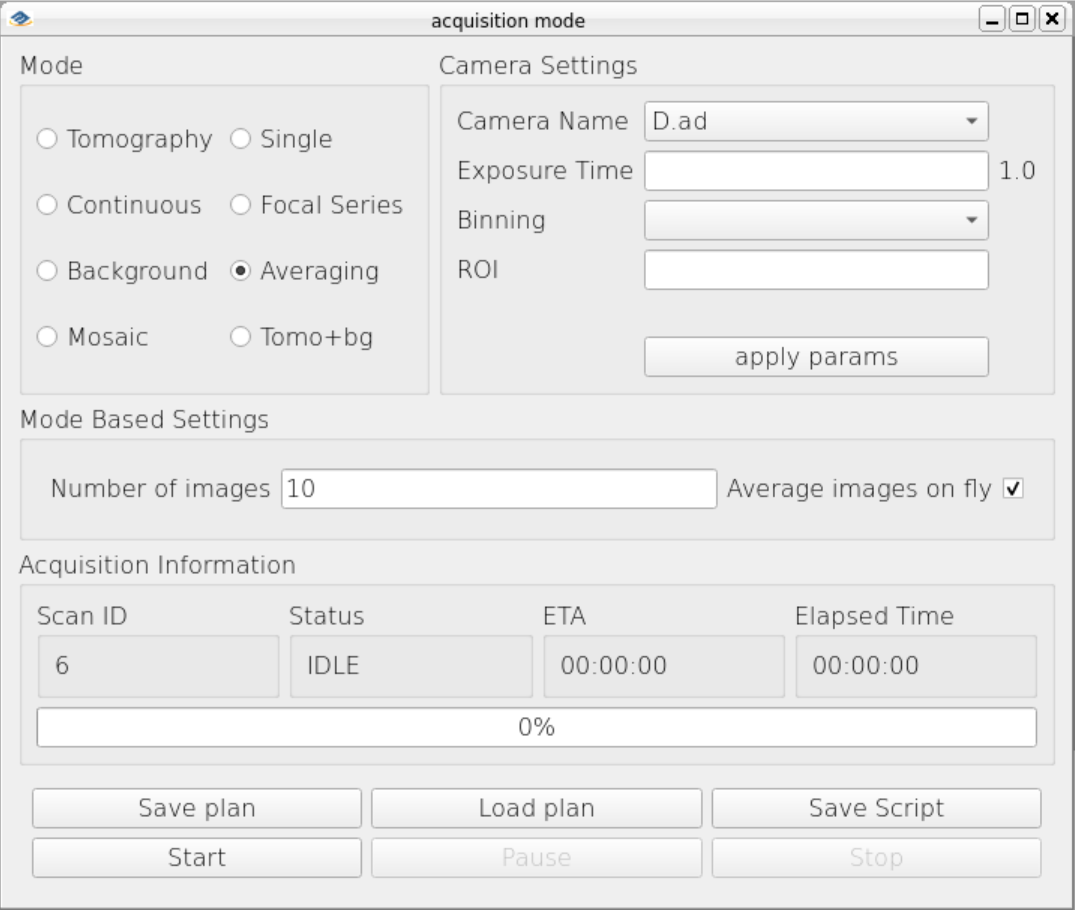

（6）Averaging（图4.7）拍摄背景图
参数：Number of images：拍照的张数；Average images on fly：是否在采集过程种进行求均值操作。
（7）Mosaic（图4.8）

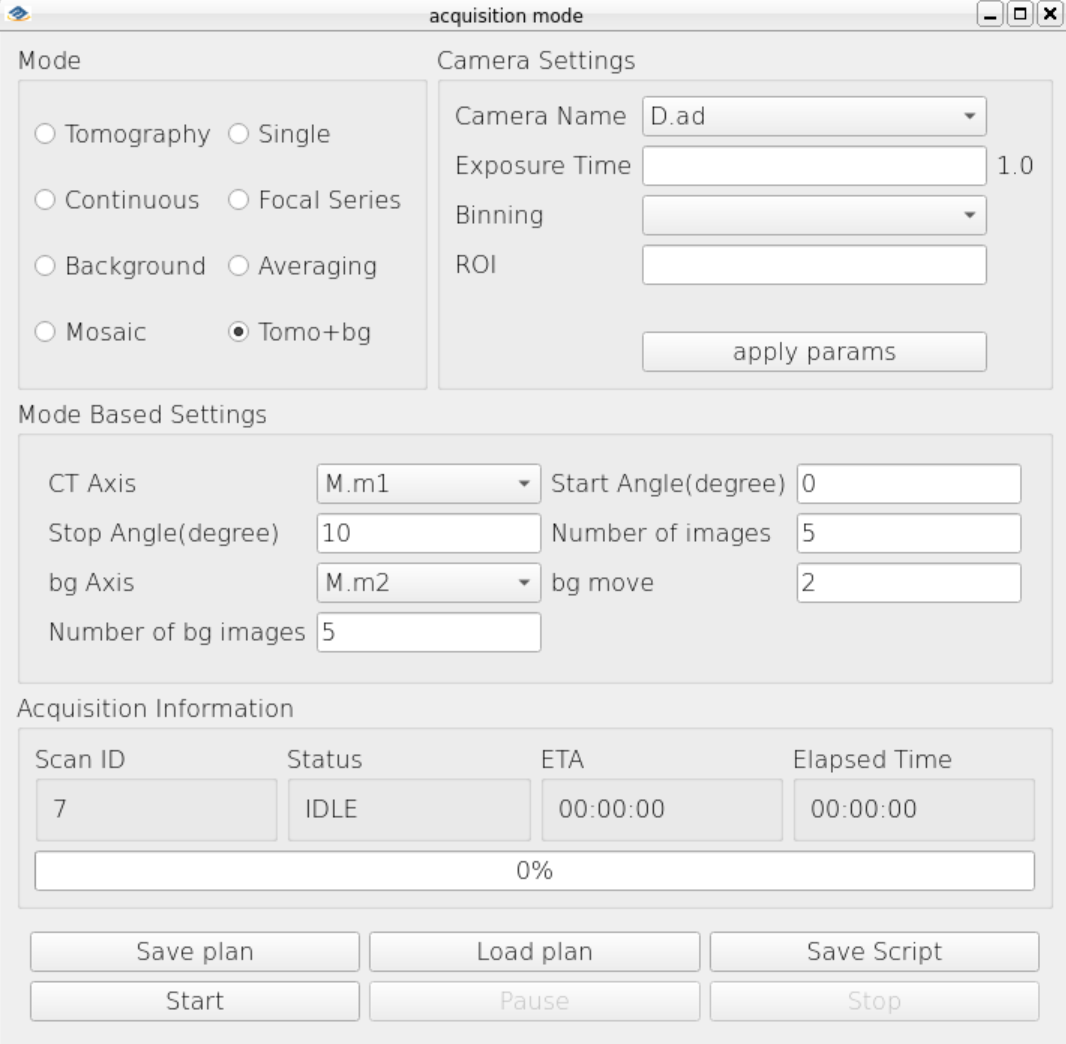

（8）Tomo+bg（图4.9）
⑤选择需要的扫描模式，并填写正确的参数，窗口的点击Start按钮，开始进行扫描，在扫描过程中可以点击Pause按钮或者Stop按钮，暂停或停止扫描，Acquisition Information 窗口在扫描开始后会显示当前扫描的Scan ID，当前的扫描状态，当前运行时间，剩余运行时间以及进度条信息。

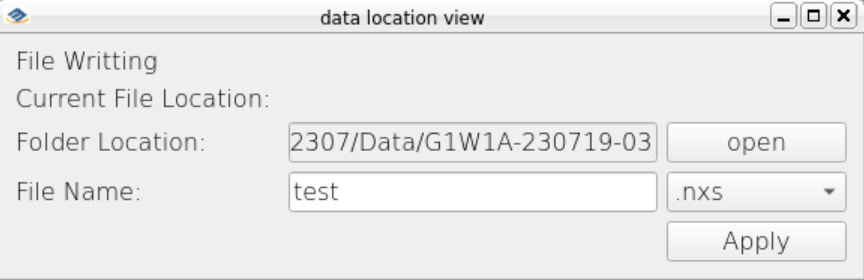

在acquisition mode窗口点击start按钮后，除Single和Continuous模式之外，其它模式均会弹出文件存储窗口（图5.1），用户在默认的文件夹下存储数据。点击open按钮，可以在当前默认的文件夹下建立子文件夹，然后输入文件名，点击Apply按钮即可开始扫描。Single和Continuous模式默认不存储，用户可通过窗口工具栏中（图5.2）保存按钮，存储当前显示的图片。
程序目前提供三种图片显示窗口：

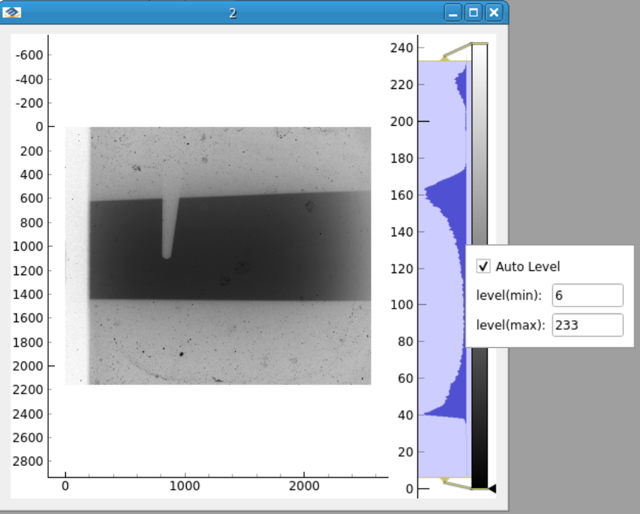

2D图像显示窗口（图6.1）：用于显示Tomography，Single，Continuous， Tomo+bg扫描模式产生的图像。

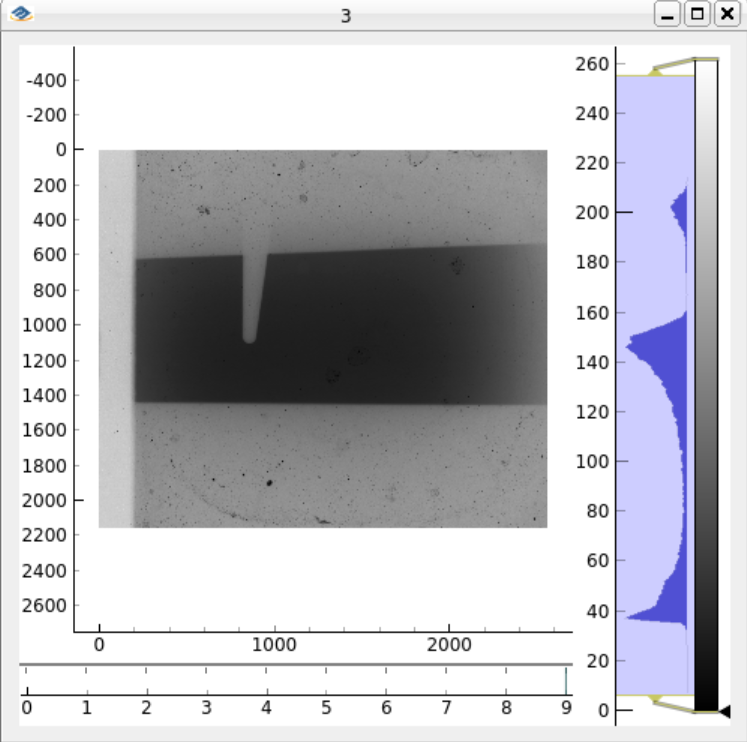

2D图像栈显示窗口（图6.2）：用于显示Focal Series，Background，Averaging扫描模式产生的图像。 Mosaic显示窗口（图6.3）：用于显示Mosaic扫描模式产生的图像。

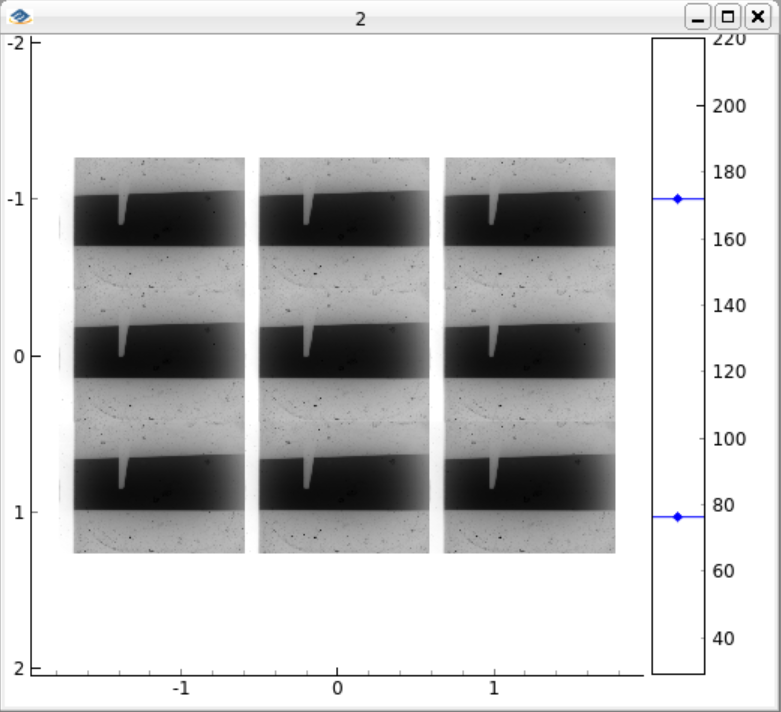

Mosaic显示窗口（图6.3）：用于显示Mosaic扫描模式产生的图像。
用户可以通过工具栏中的文件打开按钮（图7.1），打开文件数据，根据扫描存储文件中扫描类型，程序自动选择第6部分的窗口类型进行显示。

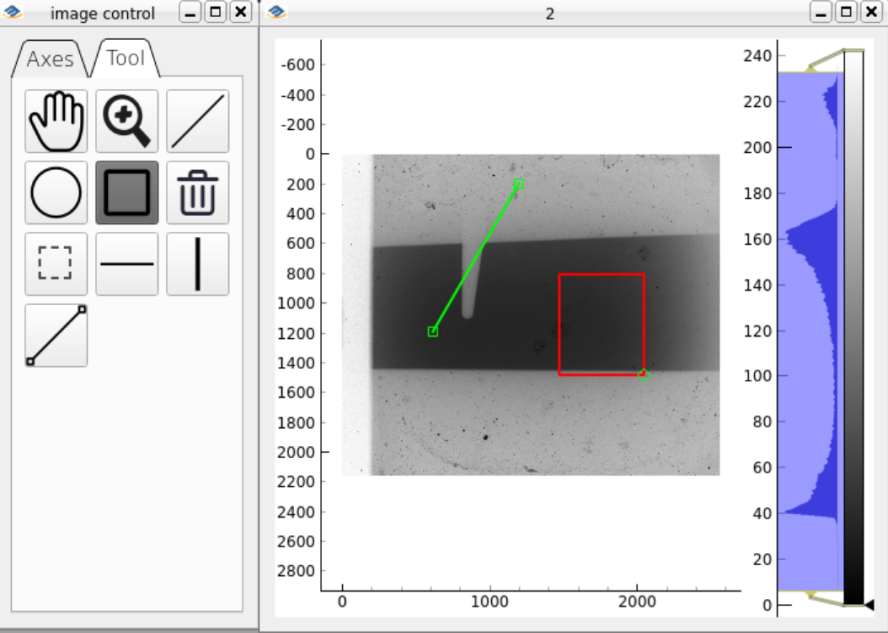

（1）移动按钮：选中移动按钮，可以移动当前活动窗口中的图像。
（2）放大按钮：选中放大按钮，可以通过画取矩形区域，方法图像的局部。
（3）直线按钮：选中直线按钮，可以在图像上画直线。（图8.1）
（4）圆圈按钮：选中圆圈按钮，可以在图像上画圆圈。
（5）矩形按钮：选中直线按钮，可以在图像上画矩形。
（6）删除按钮：选中已经画好的直线、圆圈或者矩形，将其变成红色，点击删除按钮，即可将其删除。(图8.1)

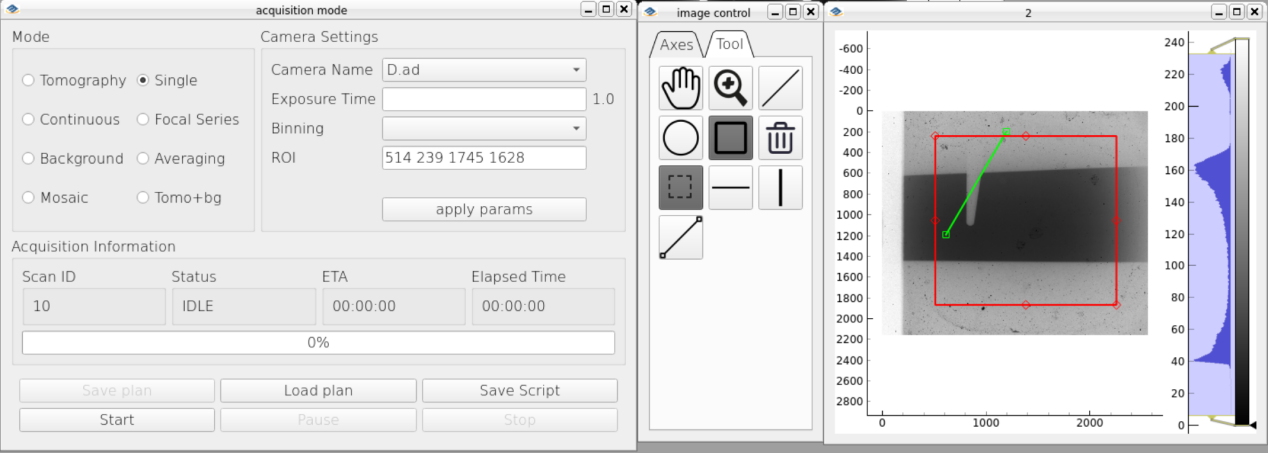

（7）探测器ROI按钮，将该按钮变为选中状态，图像区域出现ROI框，通过拖拽ROI框，改变ROI框的位置和大小，此时ROI的信息将同步到acquisition mode窗口的ROI设置窗口中。（图8.2）

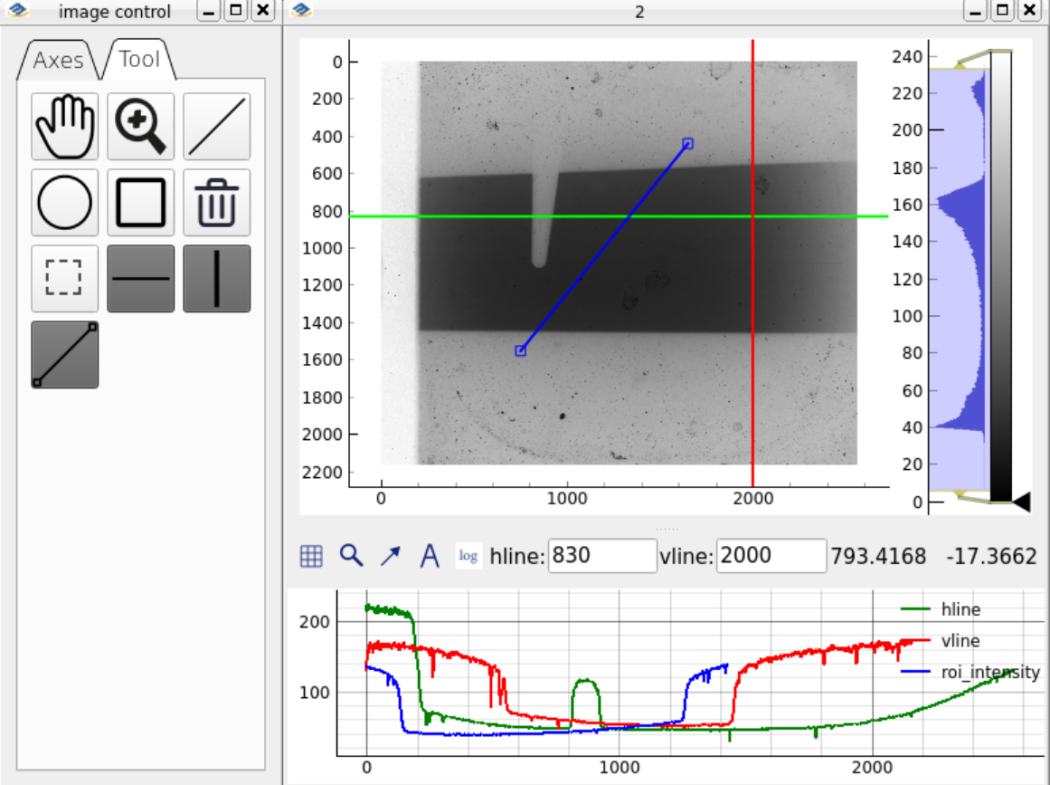

（8）水平方向强度曲线显示按钮：选中该按钮，图像下方会自动显示水平线经过图像的强度值信息，hline文本框中表示当前水平线的位置，用户可进行修改，水平线会随之移动，强度信息也会随之改变。（图8.3）
（9）竖直方向强度曲线显示按钮：选中该按钮，图像下方会自动显示竖直线经过图像的强度值信息，vline文本框中表示当前竖直线的位置，用户可进行修改，竖直线会随之移动，强度信息也会随之改变。（图8.3）
（10）自定义强度曲线显示按钮：选中该按钮，图像下方会自动显示用户画取直线经过图像的强度值信息，（图8.3）

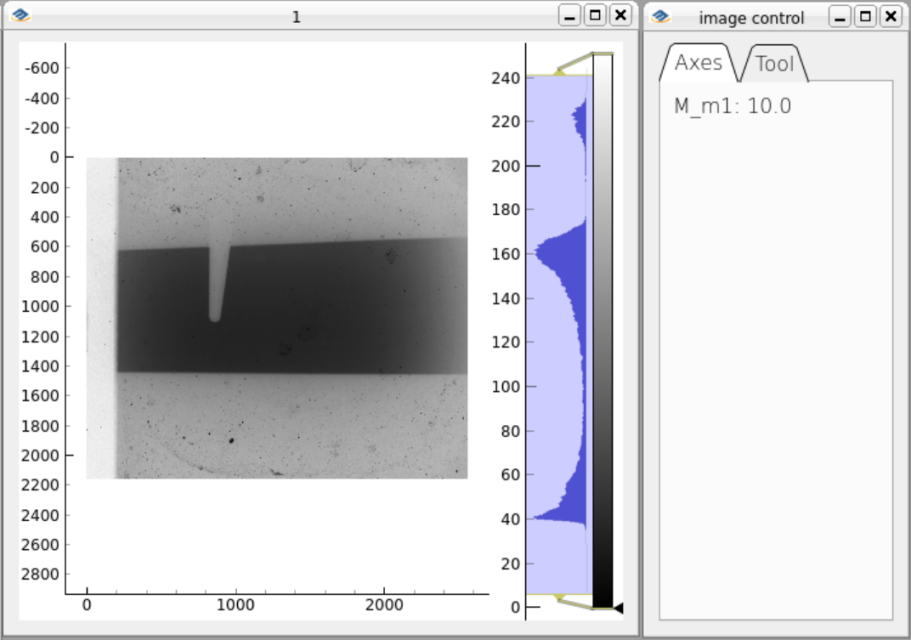

点击image control的Axes窗口，即可看到采集过程中传输的所有电机位置信息（图9.1）。
用户完成实验后点击退出按钮，进行退出，软件将清理目前打开的所有窗口。
